Uvod
- Ime izdelka: 10kV Olje potopljen transformator
- Nazivna zmogljivost: 30 ~ 2500kva
- Impedanca: 4 ~ 5%
- Delovno okolje:
- Višina manjša ali enaka 1km
- Temperatura okolice -25 stopinj ~ +40 stopinja
Komponente in funkcije
Jedro
Jedro je magnetno vezje transformatorja, sestavljenega iz silicijevih jeklenih listov z visoko prepustnostjo. Silicijev jekleni listi lahko z nizko histerezo in izgubami iz vrtinga toka učinkovito izboljšajo tudi učinkovitost transformatorja. Za nadaljnje zmanjšanje izgub jedra sprejmemo korak s korakom, da zmanjšamo magnetno odpornost na sklepih in lasersko rezanje za natančno oblikovanje silicijevih jeklenih listov.
Navijanja
Navitja služijo kot prevodni del transformatorja. Izdelani so iz bakrenih žic z visoko prevodnostjo, prevlečene z izolacijskimi materiali. Pri transformatorjih z velikimi zmogljivostmi uporabljamo tudi posebne vijugaste strukture, kot so spiralno vijuganje in prepleteno navijanje diska, da izboljšajo odvajanje toplote in mehansko trdnost.

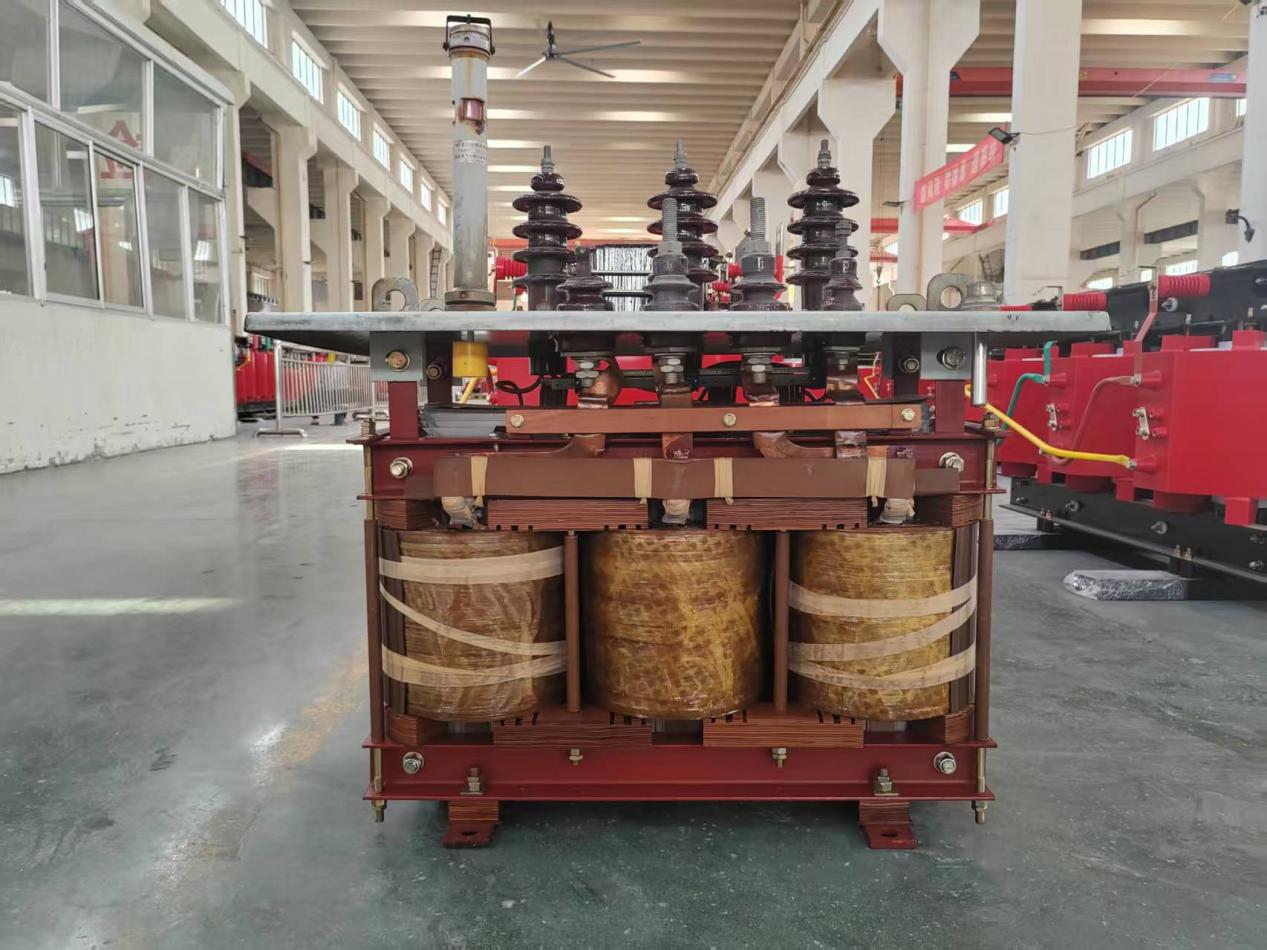

10kV olje potopljen transformator-Aktivni del: jedro in navitja
Rezervoar za olje
Olje rezervoar deluje kot zunanje ohišje transformatorja, olje za ohišje transformatorje, jedro, navitije in druge komponente. Izdelana iz varjenih jeklenih plošč ima rezervoar za olje dobro tesnjenje in mehansko trdnost. Za izboljšanje odvajanja toplote običajno varimo hladilne plavuti na stene rezervoarja ali uporabimo radiatorje, da povečamo območje izmenjave toplote med rezervoarjem za olje in zunanjim okoljem.
Izolacijske puše
Izolacijske puše so nameščene na vrhu rezervoarja in služijo kot prodajalne za visoke in nizko napetostne navitja. Zagotavljajo izolacijske lastnosti med vodi in rezervoarjem, hkrati pa prenesejo mehansko napetost in električni stres potencialnih strank. Glede na napetostne ravni se izolacijske puše razvrstijo v porcelanske puše, olje napolnjene puše, kondenzatorne puše itd.
Plinska rele
Plinski rele je nameščen na cevi med rezervoarjem in konservatorjem. Deluje kot pomembna zaščitna naprava za notranje napake v transformatorju. Ko pride do notranjih napak, bo proizvedena velika količina plinov. Ti plini prehajajo skozi priključno cev v plinski rele, kar sproži njegovo delovanje. Signali alarma ali potovanja bodo poslani k odrezanju napajanja transformatorja.
Pogosta vprašanja
V: Ste proizvajalec ali trgovsko podjetje?
O: Smo profesionalni proizvajalec transformatorjev z več kot 20 -letnimi izkušnjami na področju oblikovanja in proizvodnje. Imamo lastno ekipo za raziskave in razvoj, proizvodne zmogljivosti in sistem za nadzor kakovosti.
V: Ali ponujate storitve prilagajanja?
O: Da. Lahko oblikujemo in izdelujemo transformatorje v skladu z vašimi zahtevami projekta. Naša ekipa bo tesno sodelovala z vami, da bi zagotovila, da končni izdelek popolnoma ustreza vašemu scenariju aplikacije.
V: Katere storitve so vključene v vašo podporo po prodaji?
O: Naše storitve vključujejo smernice za namestitev, zagon, obratovanje in vzdrževanje, diagnozo napak, redni pregled itd.
